S230Z-H-S
Automatische Prüfeinrichtung für zentrale Versorgung Sicuro 230Z
Hauptstation.
| TECHNISCHE DATEN - ALLGEMEIN | |
|---|---|
| Version: |

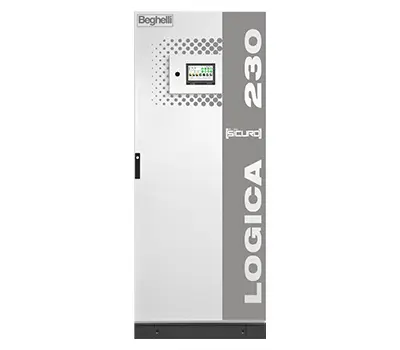

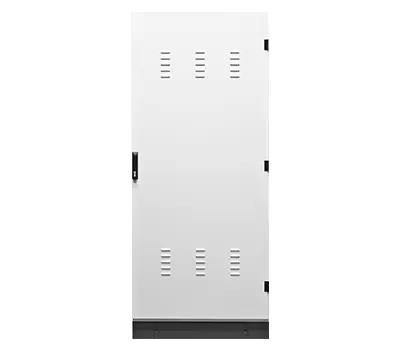

Version mit separatem Elektronik- und Batterieschrank als Standschrank
|
| Batteriekapazität: |
7,2 bis 250 Ah
|
| Lademodule: | max. 12 |
|
Leuchtenkreismodule
(intern):
|
max. 24
|
|
Leuchtenkreismodule
(extern):
|
max. 64 (eAK 2 EÜ/SÜ) bzw. 32 (eAK 4 EÜ/SÜ)
|
| 11KW-Umschaltmodule: | 4 |
| Unterstationsausgänge: |
max. 20
|
| LSSA-Eingänge (intern): |
-
|
| LSSA-Module (intern): |
max. 8 (optional)
|
| LSSA-Module (extern): |
max. 96 (optional)
|
| Montage: |
Stand
|
| Elektronikschrank: |
Stahlblech, grau, RAL 7035
|
| Batterieschrank: | Stahlblech, grau, RAL 7035 |
| Maße (H x B x T): |
2.000 x 800 x 600 mm
|
| Schutzart: |
IP54 (Elektronik)
IP21 (Batterie)
|
| Schutzklasse: |
I
|
| Versorgung: |
3 / N / PE 230 V ~ 50 Hz / 60 Hz (Netz)
216 V = (Batterie)
|
| Umgebungstemperatur: |
-5 °C bis +35 °C (Elektronik)
+20 °C (Batterie)
|
| Kabeleinführung: |
unten / oben
|
| Leitungsklemmen: |
min. 4 mm² (Netz)
min. 4 mm² (Batterie)
max. 2,5 mm² (Leuchten)
max. 2,5 mm² (Steuerung)
|
| Bestellnummer: |
-
|
