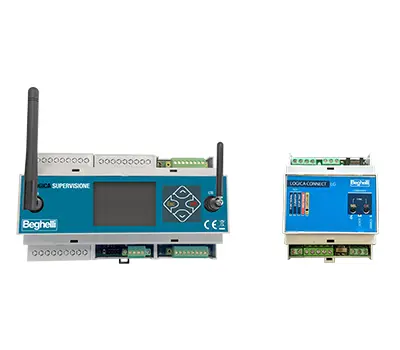

Logica S Connect & Logica Z
Automatische Prüfeinrichtungen für Einzelbatterieversorgung
Automatische Prüfeinrichtungen, in Kombination nach DIN EN 62034, zur Überwachung und Steuerung von Leuchten, Versorgungsmodulen und Versorgungsgeräten mit Einzelbatterieversorgung und integriertem Logica-Interface. Kommunikation zwischen Prüfeinrichtung Logica S Connect und max. 128 Leuchten, Versorgungsmodulen und Versorgungsgeräten mit Einzelbatterieversorgung und integriertem Logica-Interface per Leitungs-Bus nach dem DALI-Standard. Kommunikation zwischen Prüfeinrichtung Logica Z und max. 31 Prüfeinrichtungen Logica S Connect per Leitungs-Bus (RS485). Automatische Adressierung der Leuchten, Versorgungsmodule und Versorgungsgeräte.

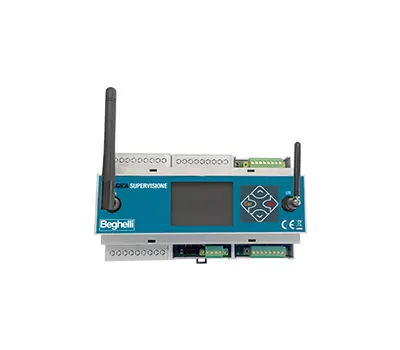

| TECHNISCHE DATEN - LOGICA LOGICA Z FÜR VERTEILEREINBAU | |
|---|---|
| Die Automatische Prüfeinrichtung Logica-Z dient zur Überwachung und Steuerung der Logica S Connect Zentralen, die Kommunikation zwischen der Logica Z Zentrale und den eingebundenen Logica S Connect Zentralen erfolgt über einen Drahtge- bunden-RS485 BUS, der BUS ist als Linien-Topologie ( Bus-Reihenschaltung / dasy chain) auszuführen und darf die maximale Länge von 1.000 Metern nicht überschreiten . An einer Logica Z Zentrale können max. 31 Logica S Connect angeschlossen werden, über die Kombination aus der Logica Z- Zentrale mit mehreren Logica S Connect Zentralen können so bis zu 1984 Leuchten überwacht und gesteuert werden. | |
| Bestell-Nr. : | 12131C |
| Gehäuse : | Polycarbonat, grau (RAL 7035) |
| Maße (H x B x T) : | 90 x 160 x 75 mm (Logica Z) |
| Teilungseinheiten : | 9 TE (Logica Z) |
| Schutzart : | IP20 |
| Schutzklasse : | II |
| Montage : | Verteilereinbau (DIN-Schiene) |
| Netzversorgung : | 230 V +/- 10 % / 50-60 Hz |
| Umgebungstemperatur : | 0 °C bis +40 °C |
| Steuerung : | max. 31 Logica S Connect ( 1200C ) |

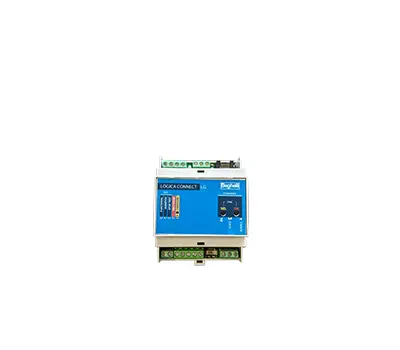

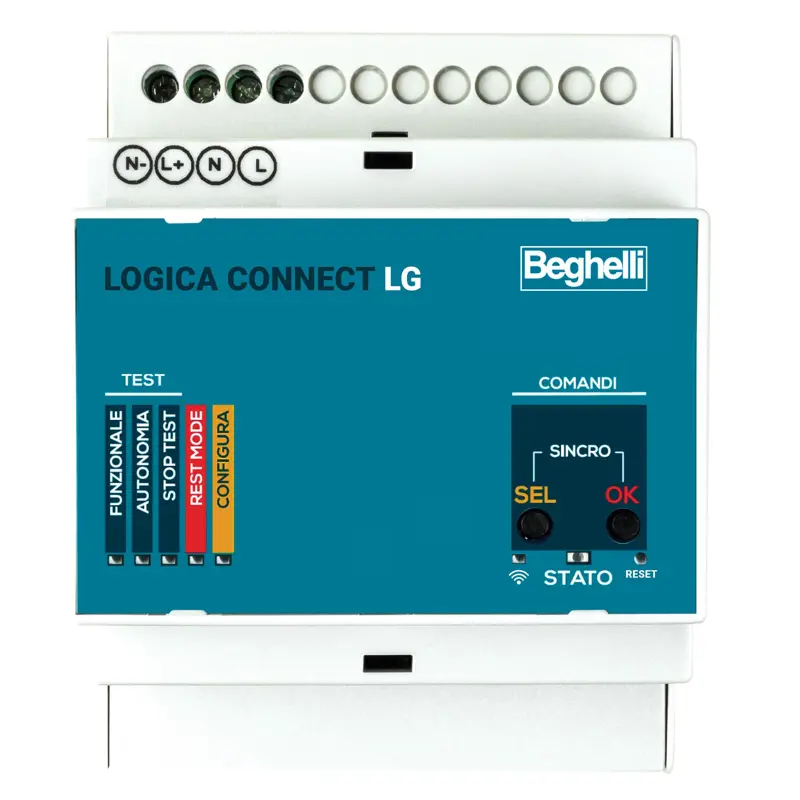

| TECHNISCHE DATEN - LOGICA S CONNECT FÜR VERTEILEREINBAU | |
|---|---|
| Prüfeinrichtung Logica S Connect zum überwachen und parametrieren von bis zu 128 Leuchten. Die Bedienung und Einrichtung kann wahlweise über die B.connect APP ( verfügbar über App Store und Google Play ) oder über die NuBe Cloud erfolgen. | |
| Bestell-Nr. : | 12100C |
| Gehäuse: | Polycarbonat, grau (RAL 7035) |
| Maße (H x B x T): | 90 x 71 x 60 mm (Logica S Connect) |
| Schnittstellen : | LAN (Ethernet) ( Kommunikation zu PC oder Smartphone sowie zur NuBe Cloud bei einer bestehenden Internet Verbindung ) |
| WLAN-AP/STA ( Kommunikation zu PC oder Smartphone ) | |
| RS485-BUS (Kommunikation zur Logica Z Zentrale ) | |
| DALI-BUS ( Kommunikation zu Leuchten und Versorgungsmodulen ) | |
| Teilungseinheiten: | 4 TE (Logica Z) |
| Schutzart: | IP20 |
| Schutzklasse: | II |
| Montage: | Verteilereinbau (DIN-Schiene) |
| Netzversorgung: | 230 V +/- 10 % / 50-60 Hz |
| Umgebungstemperatur: | 0 °C bis +40 °C |

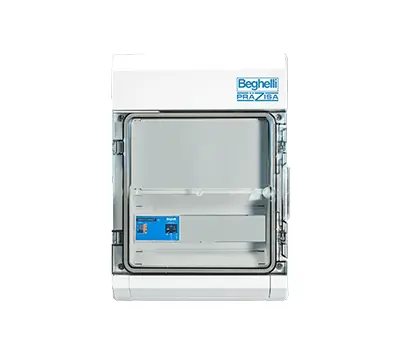

| TECHNISCHE DATEN - LOGICA S CONNECT FÜR WANDANBAU | |
|---|---|
| Bestell-Nr. : | 12100C-B |
| Gehäuse: | Polystyrol, grau (RAL 7035) |
| Maße (H x B x T): | 458 x 295 x 129 mm |
| Schutzart: | IP65 |
| Schutzklasse: | II |
| Montage: | Wandanbau |
| Netzversorgung: | 230 V +/- 10 % / 50-60 Hz |
| Umgebungstemperatur: | 0 °C bis +40 °C |

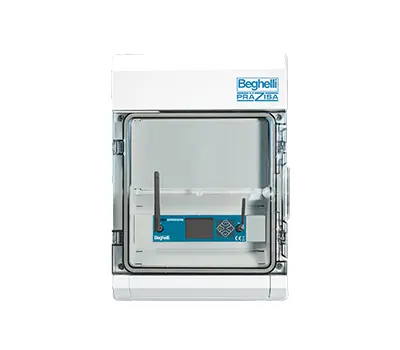

| TECHNISCHE DATEN - LOGICA Z FÜR WANDANBAU | |
|---|---|
| Bestell-Nr. : | 12131C-B |
| Gehäuse: | Polystyrol, grau (RAL 7035) |
| Maße (H x B x T): | 458 x 295 x 129 mm |
| Schutzart: | IP65 |
| Schutzklasse: | II |
| Montage: | Wandanbau |
| Netzversorgung: | 230 V +/- 10 % / 50-60 Hz |
| Umgebungstemperatur: | 0 °C bis +40 °C |
| TECHNISCHE DATEN - LOGICA S CONNECT & LOGICA Z FÜR WANDANBAU | |
|---|---|
| Bestell-Nr. : | 12131C-S-B |
| Gehäuse: | Polystyrol, grau (RAL 7035) |
| Maße (H x B x T): | 583 x 295 x 129 mm |
| Schutzart: | IP65 |
| Schutzklasse: | II |
| Montage: | Wandanbau |
| Netzversorgung: | 230 V +/- 10 % / 50-60 Hz |
| Umgebungstemperatur: | 0 °C bis +40 °C |
