Logica 230 CTS

A Logica 24 központi akkumulátoros rendszer, amely kisfeszültséggel működő vészvilágító és kijáratjelző lámpák kezelését teszi lehetővé. A rendszer különböző diagnosztikai funkciókat kínál, köztük az automatikus akkumulátor ellenőrzést. A DIN EN 50172 szabványnak megfelelően a rendszer III. érintésvédelmi osztályba tartozik.

A LG230 vezérlőegység többféle standard konfigurációban elérhető - a legkisebb ST5 típustól egészen a legnagyobb ST24 verzióig. Ha a szabványos megoldások nem elegendők, akkor a rendszer elemei modulárisan, egy előre meghatározott kódolás alapján összeállíthatók, így egyedi, testre szabott megoldás is kialakítható az adott projekt igényei szerint.

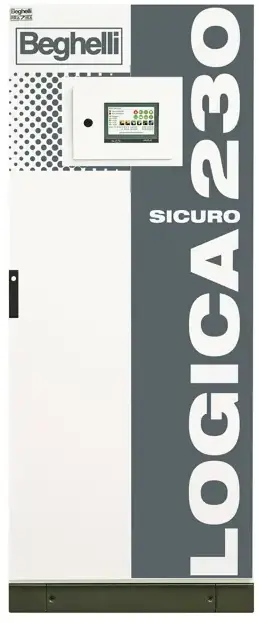

Minden vezérlőegység egy fémből készült szekrénybe van beépítve, amely tartalmazza a működéshez szükséges összes komponenst.

Ha a rendszer bonyolultabb vagy több különálló zónára van osztva, akkor ajánlott a hálózatot alközpontokra bontani. Ezek az alközpontok szintén különböző méretekben elérhetőek, attól függően, hogy hány lámpát és hány nyomvonalat kell ellátniuk.

Nagyobb teljesítményű rendszerek esetén külön akkumulátorszekrény is szükséges. Ebben 216 V egyenfeszültségű akkumulátorblokk kap helyet (18 db 12V-os akkumulátorból összeállítva), melyek várható élettartama 10 év, 20°C-os környezeti hőmérséklet mellett.

• Minden egyes lámpa külön is felügyelhető és egy áramkörre legfeljebb 32 lámpatest csatlakoztatható
• A rendszer automatikusan és rendszeresen lefuttatja a működési és akkumulátor-ellenőrző teszteket
• A teszteredményeket automatikusan rögzíti és jelentést készít róluk
• Minden eseményt két évig tárol a rendszer egy elektronikus naplóban (LOG-BOOK), így visszakereshető, mikor mi történt.

Vészvilágító berendezések vezérlése és felügyelete közös vonalon, eltérő működési módokkal

• Készenléti üzemmód, amely külső vezérléssel átkapcsolható állandó üzemmódba
• Lehetőség van arra is, hogy csak bizonyos lámpák kapcsoljanak be vészhelyzet esetén: például ha az áramellátás csak egy részterületen szűnik meg, csak az a szakasz kapcsol vészműködésre.
• Minden áramkörre legfeljebb 32 lámpatest csatlakoztatható
• A rendszeren önállóan és automatikusan végzi a működési és akkumulátor ellenőrző teszteket
• Jól átlátható érintőképernyős kijelző a központon, amely akár távolról is vezérelhető
• Automatikus riportolás
• Eseménynaplók két évre visszamenőleg elérhetőek (LOG-BOOK funkció)

Modularitás és biztonság

Minden LG230 vezérlőegység változó számú áramkörrel rendelkezik. Egy-egy áramkör legfeljebb 32 lámpatest vezérlésére alkalmas. Az egyes áramkörök típustól függően az alábbi terhelési lehetőségekkel rendelkeznek:

• 1 áramkör: 1380 W
• 2 áramkör: 2*690 W

• 4 áramkör: 4*345 W



  Fontos, hogy a modulhoz csatlakoztatott összes lámpatest teljesítménye ne haladja meg az adott áramkör maximális terhelhetőségét. A vészvilágító lámpák több, egymástól független kimeneten keresztül kapják az áramot és minden kimenet saját biztosítékkal van védve. Ez jelentősen növeli a rendszer biztonságát és még jobban megfelel a vonatkozó szabványok előírásainak. A központi szekrény alsó részében találhatóak az akkumulátorok.
