NOWY SYSTEM – NOWA FILOZOFIA – NOWE PODEJŚCIE – NOWE MOŻLIWOŚCI
Inteligentne systemy oświetleniowe z komunikacją po Bluetooth gdzie sceny mogą być wywoływane poprzez klasyczne łączniki instalacyjne lub sensory
System Beghelli Smart Driver Bluetooth (SDB) to nowoczesne rozwiązanie oświetleniowe umożliwiające sterowanie, monitorowanie i programowanie opraw przez Bluetooth. Użytkownik może zarządzać oświetleniem lokalnie (np. przez przyciski lub aplikację B.connect) lub zdalnie poprzez NuBe Cloud ale bez konieczności użycia jednostek centralnych. System obsługuje czujniki ruchu i fotosensory, automatycznie synchronizując działanie wszystkich opraw w strefie. Dzięki opcjonalnemu modułowi FM możliwe jest tworzenie rozbudowanych instalacji w obiektach wielkopowierzchniowych. Z kolei integracja z NuBe Cloud pozwala łączyć w jeden projekt obiekty oddalone od siebie nawet o setki kilometrów.
2015 |
| 2025 | |||
|  |
|
Oprawy z zasilaczem Smart Driver można zintegrować z różnymi dodatkowymi modułami rozszerzającymi możliwości komunikacyjne (Radio FM, 1-10 V, DALI). Po wpięciu anteny FM oprawy będą zarządzane poprzez Jednostkę Centralną Logica SD LGFM. Oprawy Smart Driver mają również możliwość współpracy z dedykowanym inteligentnym fotosensorem który jest wykorzystywany do funkcji AutoDimm. Możliwość monitoringu opraw w NuBe Cloud poprzez centralkę SD LGFM. Brak możliwości zarządzania, programowania i modyfikacji systemu poprzez NuBe Cloud | Oprawy oświetleniowe z inteligentnym zasilaczem Smart Driver wyposażonym standardowo w moduł Bluetooth. Funkcje systemu AutoDimm i interfejsu radiowego FM są opcjonalne, ale oprawa posiada dedykowane wejście do ich podłączenia. Do wyboru mamy sterowanie lokalne poprzez zwykłe łączniki monostabilne (przyciski), przez Bluetooth za pomocą aplikacji B.connect albo sterowanie z Jednostki Centralnej Logica SD LGFM lub poprzez koncentrator Bluetooth. Możliwość monitoringu opraw w NuBe Cloud bez konieczności zastosowania centralki SD LGFM, wystarczy aplikacja na urządzenia mobilne B.connect. Możliwość monitoringu, programowania i modyfikacji systemu poprzez NuBe Cloud dzięki zastosowaniu koncentratorów SDB (bez konieczności użycia centralek SD LGFM) |
PROSTA AUTOMATYKA. BRAK KONIECZNOŚCI MODYFIKACJI SYSTEMU OŚWIETLENIOWEGO

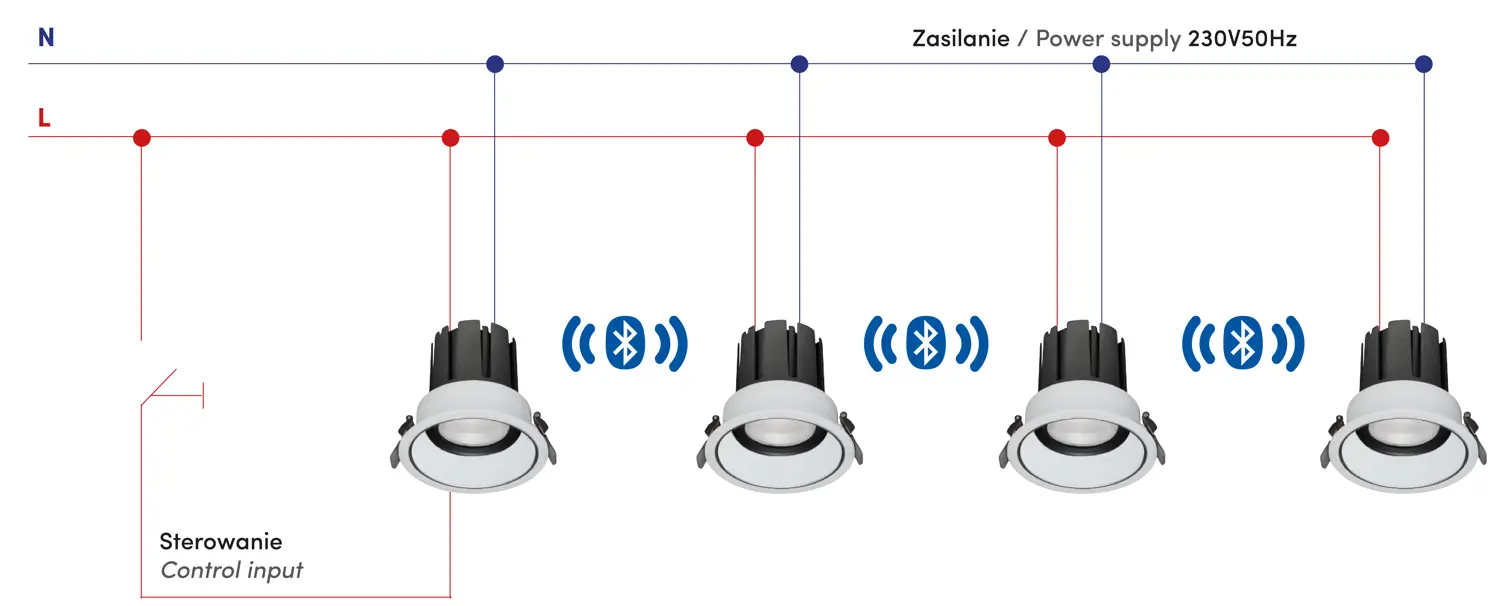

Oprawy oświetleniowe SD Bluetooth są wyposażone w wejście sterujące, które można skonfigurować w różnych trybach. W poniższym przykładzie (schemat 1) wejście służy do regulacji jasności opraw znajdujących się w jednym obszarze, bez konieczności zastosowania dodatkowego okablowania. Napięcie zasilające jest stale obecne na zaciskach wejściowych opraw, a przełącznik jest podłączony do wejścia sterującego tylko jednej z opraw. Ta oprawa, przez Bluetooth, wysyła polecenie do pozostałych odpowiednio skonfigurowanych opraw. To tylko jedno z wielu możliwych zastosowań systemu SDB.
|
|
AUTODIMM I CZUJNIK RUCHU B.CONNECT
Do zarządzania oświetleniem można wykorzystać dedykowane fotosensory umożliwiające pracę opraw w systemie AutoDimm. Oprawy SDB można łączyć również z typowymi czujnikami ruchu, ogólnie dostępnymi na rynku. Wystarczy że jedna oprawa z całej grupy lub strefy jest podłączona do czujnika ruchu lub fotosensora a dane odebrane przez te czujniki zostaną w oprawie przetworzone i poprzez protokół Bluetooth automatycznie przesłane do opraw które zostały przypisane do danej grupy czy strefy (Schemat 2). Regulacja zostanie wykonana automatycznie i identycznie we wszystkich powiązanych programowo oprawach (nawet różnych typów).

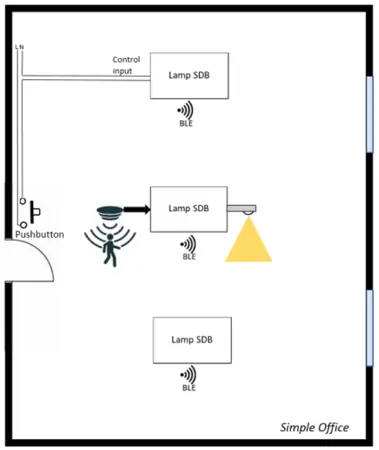

 Schemat 2. Jeden czujnik może zarządzać wszystkimi oprawami, które zostały przypisane do danej grupy. |
W przypadku dużych powierzchni można wydzielić wirtualne strefy, niezależnie sterowane różnymi elementami zadającymi.

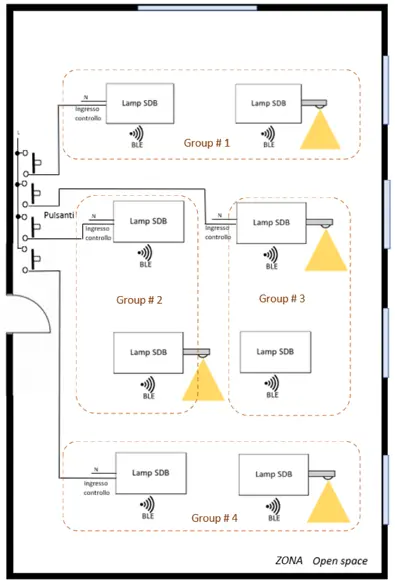

 Schemat 3. Podział dużych powierzchni na grupy odpowiadające takim samym potrzebom oświetleniowym. |

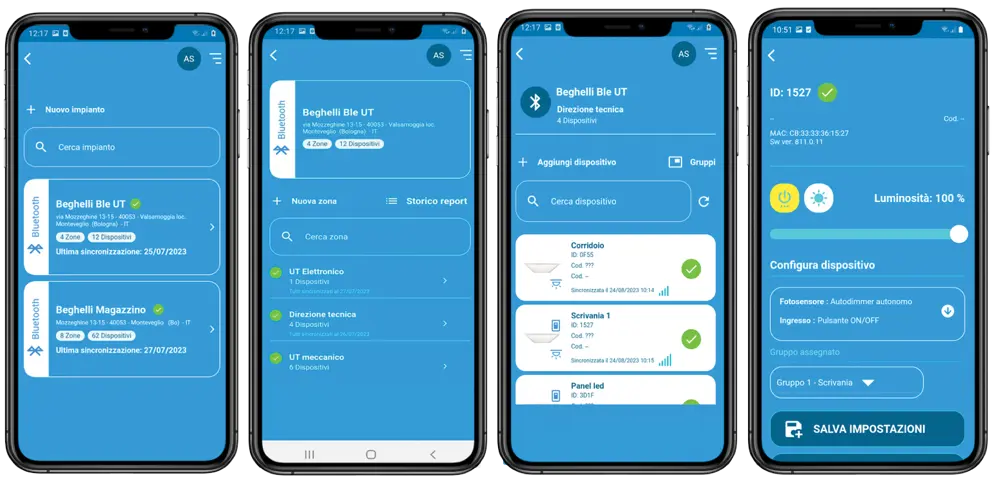

Do zaprogramowania tego typu zadań wystarczy darmowa aplikacja na urządzenia mobilne – B.connect, do pobrania ze sklepów Google Play oraz AppStore.
|
Aplikacja B.connect umożliwia lokalne sterowanie oprawami i dostęp do chmury NuBe Beghelli, gdzie można tworzyć nowe systemy i zarządzać już istniejącymi.
BEGHELLI NUBE CLOUD - MONITORING, ZARZĄDZANIE, PROGRAMOWANIE, MODYFIKACJE

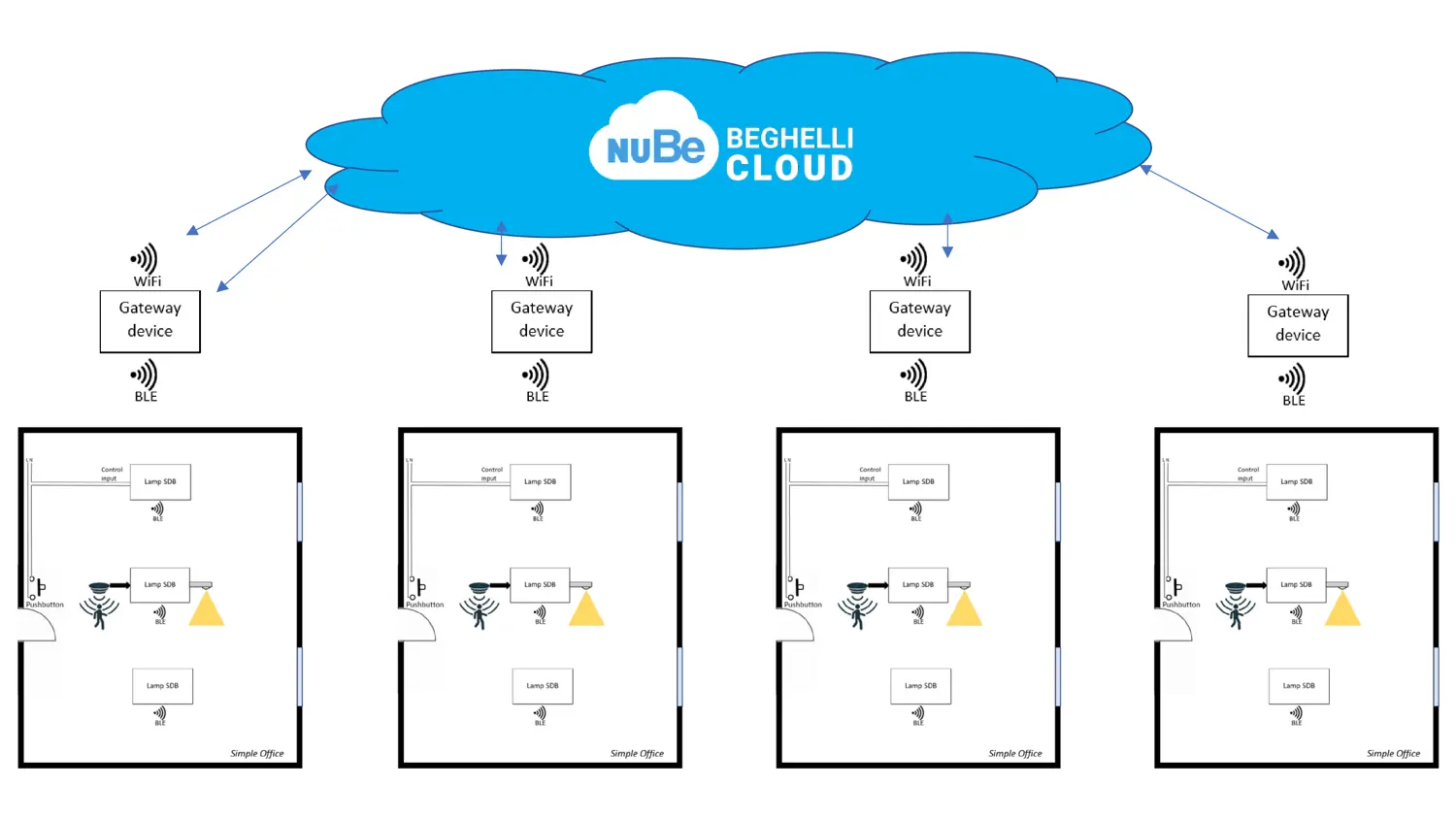

System SDB jest w pełni zarządzany z poziomu chmury NUBE. Teraz można skonfigurować, zarządzać, monitorować oraz modyfikować system oświetleniowy zdalnie z dowolnego miejsca. W tym celu nie jest nawet potrzebna Jednostka Centralna SD LGFM. Wystarczy brama SDB przez którą wprowadzamy oprawy do chmury a następnie tam nimi zarządzamy (Schemat 4). Wszystko w czasie rzeczywistym.
 |
BOBIEKTY WIELKOPOWIERZCHNIOWE. SYNERGIA BLUETOOTH I SD LGFM

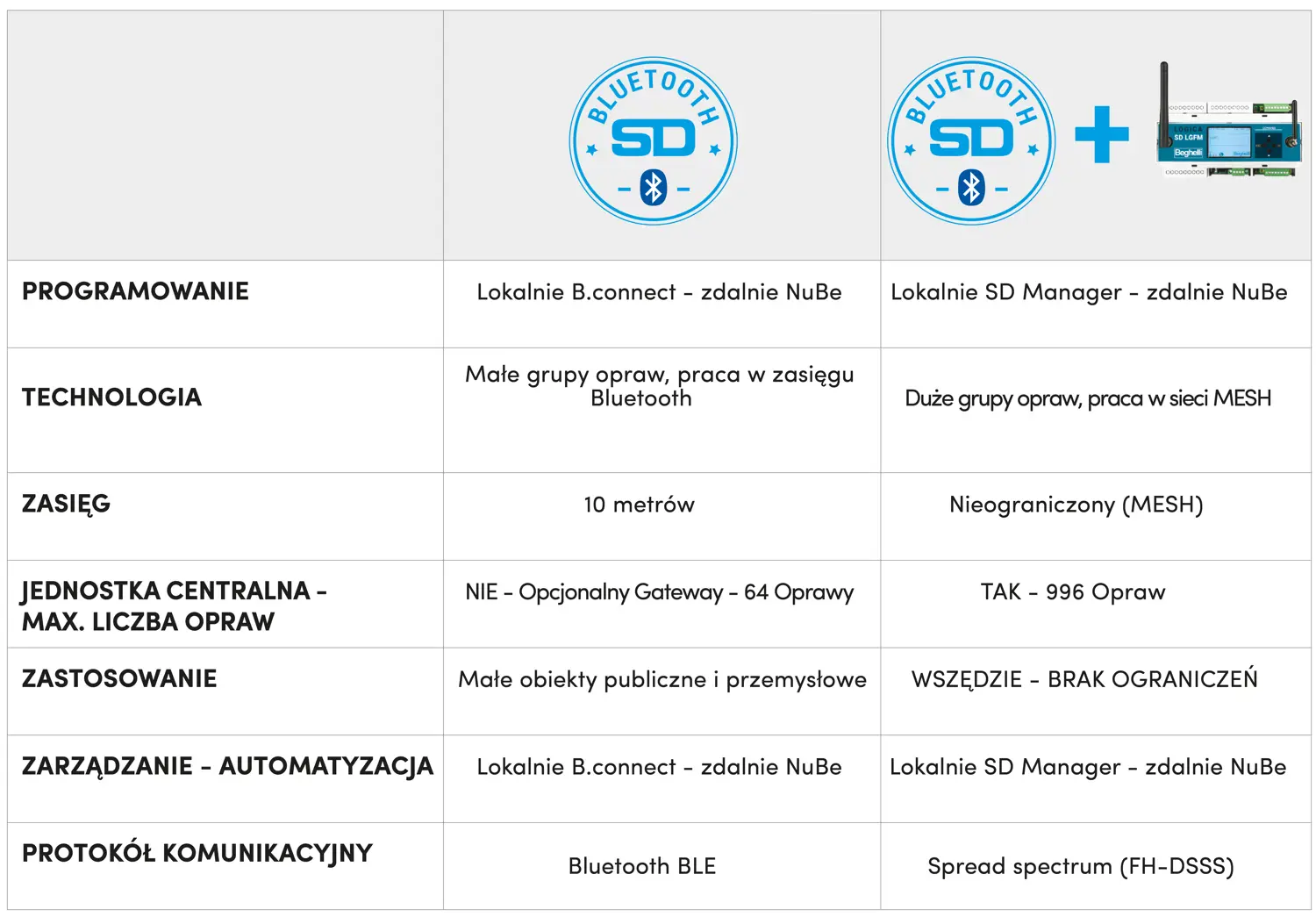

Wszystkie oprawy oświetleniowe z serii Beghelli Smart Driver Bloototh, wykorzystują zaadaptowany standard bezprzewodowej komunikacji krótkiego zasięgu Bluetooth LE. Programowanie opraw SDB odbywa się poprzez graficzny interfejs użytkownika poprzez aplikację B.connect. Zaprojektowana do tworzenia małych systemów automatyki (maksymalnie 64 oprawy na strefę; 250 stref do wyboru), technologia SD Bluetooth umożliwia rozwiązania automatyzacyjne do zarządzania oświetleniem, osiągając bardzo wysoki poziom efektywności energetycznej, z oszczędnościami dochodzącymi do ponad 80%. Zintegrowany interfejs Bluetooth ma zasięg do 12 m, dlatego w dużych projektach zaleca się rozwiązania hybrydowe polegające na rozbudowaniu opraw SDB o moduł komunikacji radiowej FM. W ten sposób otrzymamy bardziej wydajne rozwiązania dla obiektów wielkopowierzchniowych (Tabela 1).
 |
Takie rozwiązanie, połączone z usługą chmurową Beghelli NuBe Cloud, daje użytkownikowi możliwość tworzenia nieograniczonych systemów składających się z dowolnej liczby obiektów rozmieszczonych w różnych lokalizacjach na kuli ziemskiej.
