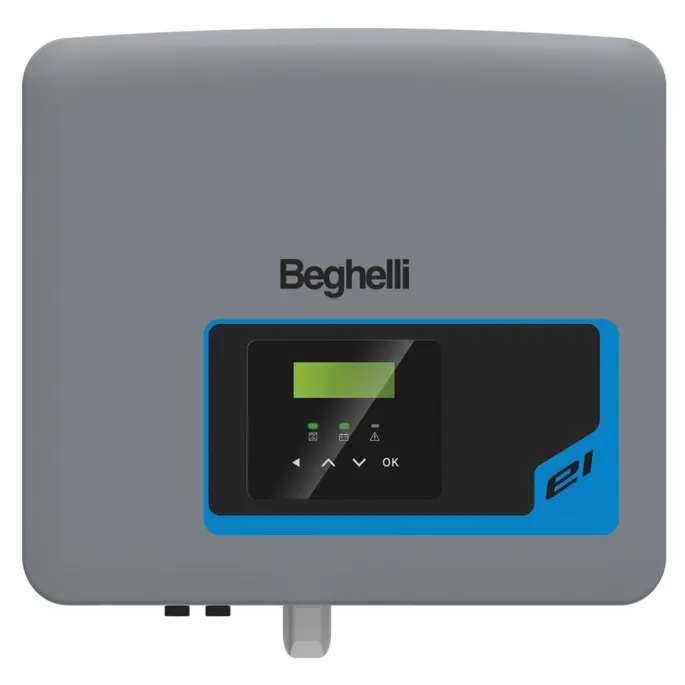

Inverter ibrido monofase con collegamento ON-GRID

Inverter solare ei-uno

Inverter ibrido monofase con collegamento ON-GRID

L’inverter ibrido ei-uno è il modello monofase per collegamento ON-GRID, specificatamente progettato per applicazioni residenziali, in grado di gestire fino a 17,3kW con monitoraggio della produzione energetica e dei consumi tramite App e Beghelli cloud grazie al modulo Wi-Fi integrato. Uscita in corrente alternata per utilizzo della scorta energetica in caso di blackout della rete.

CARATTERISTICHE
  • Inverter ibrido monofase connesso in rete (ON GRID) con gestione di batteria di accumulo e funzione di emergenza EPS OFF GRID (scollegato dalla rete)
  • Elevata efficienza di carica e scarica della batteria, fino al 97%
  • Gestione fino al 150% di potenza fotovoltaica nominale di ingresso
  • Bassa tensione di avvio lato campo fotovoltaico (maggiore sfruttamento dell’energia solare)
  • Funzione di ottimizzazione del MPPT in caso di ombreggiamenti del campo fotovoltaico
  • Temperatura di funzionamento da -35°C a 60°C (con derating sopra i 45°C)
  • SPD (protezione contro sovratensione) integrato
  • CT (misuratore di corrente) fornito in dotazione
  • Possibilità di collegare in parallelo due inverter
  • Modulo WiFi incluso
  • Web site e APP gratuita di monitoraggio
  • Staffe per montaggio a parete, cavi e connettori inclusi



INGRESSO DC


3kW

3.7kW

6kW

Max. Potenza d’ingresso del campo fotovoltaico [Wp]  4500 5500 9000
Max. Tensione d’ingresso [V]  600 600 600
Tensione di avvio [V] 90 90 90
Tensione d’ingresso nominale [V]  360 360 360
Gamma di tensione dell’inseguitore MPP [V] 70-550 70-550 70-550
Numero di inseguitori MPP/Stringhe per inseguitore MPP 2(1/1)   2(1/1)   2(1/1)
Correnti d’ingresso massime (ingresso A/ingresso B) [A] 16/16 16/16 16/16
Corrente massima di corto circuito (ingresso A/ingresso B) [A] 20/20 20/20 20/20

INGRESSO e USCITA AC
(Inverter connesso alla rete)
  3kW 3.7kW 6kW
Potenza nominale USCITA AC [W] 3000 3680 6000
Corrente nominale USCITA AC [A] 14.4  16 26.1
Max. Potenza apparente USCITA AC [VA] 6300 3680 6600
Max. Corrente USCITA AC [A] 14.4 16 28.6
Max. Potenza apparente AC in ingresso [VA] 6300 7360  9200
Max. Corrente d’ingresso AC [A] 27,4 32 40
Tensione nominale AC [V] 220/230/240
Frequenza di rete nominale/gamma di frequenza di rete [Hz] 5/6
Campo di regolazione del fattore di potenza da 0.8 induttivo a 0.8 capacitivo
THDi (potenza nominale) [%] <2

DATI DI BATTERIA
  3kW 3.7kW 6kW
Tipo di batteria Batteria Litio Ferro LiFePO4
Gamma di tensione della batteria [V] 80-480
Corrente massima di carica/scarica continua [A] 30

USCITA AC EPS
(Inverter scollegato dalla rete in condizioni di blackout)
  3kW 3.7kW 6kW
Potenza di uscita nominale [W] 3000 3680 6000
Potenza apparente di picco [VA, s] 3600 4400, 60 7200, 10
Corrente massima erogabile 13 16 26.1
Tensione nominale [V]/Frequenza [Hz] 230; 50/60
THD con carico resistivo [%] <2
Tempo di commutazione ON-GRID --> OFF GRID in caso di blackout interruttore interno <10ms, interruttore esterno <100ms
Funzionamento in parallelo

DATI DI SISTEMA
  3kW 3.7kW 6kW
Efficienza massima [%] 97.6
Efficienza Euro [%] 97.0
Efficienza di carica/scarica della batteria [%] 95.0/95.0
Consumo in standby [W] @Notte <3
Grado di protezione IP IP65
Intervallo di temperatura di funzionamento [°C] -35~+60 (riduzione a 45°C)
Altitudine massima di funzionamento [m] <3000
Umidità [%] 0-100
Emissione di rumore tipica [dB] <30
Temperatura di stoccaggio [°C] -40~+65
Dimensioni[LxAxP] [mm] 482x417x181
Peso [kg] 24
Modalità di raffreddamento dell’inverter Convezione naturale
Interfacce di comunicazione CT (misuratore di corrente) / COM RS485 / Porta BMS collegamento batterie (CAN, RS485) / Porta CAN (Per collegamento di più inverter tra loro) / porta per modulo WiFI oppure Ethernet / USB per aggiornamento SW / Porta DRM (Demand Response Mode) per controllo da gestore di rete

STANDARD
  3kW 3.7kW 6kW
Sicurezza EN/IEC62109-1/-2
EMC EN61000-6-l/2/3/4;EN61000-3-2/3/n/12
Certificazione VDE4105 /G99 /G98/AS4777 / EN50549/ CEI 0-21 / CEI 0-16 / IEC61727 / RD1699/UNE 206007-1/NRS 097-2/VDE0124

  • EPS: Emergency Power Supply, uscita che si attiva in caso di blackout alimentando i carichi collegati in AC a 230V, sfruttando l’energia della batteria, se disponibile
  • BMS: Battery Management System, controllore elettronico delle batterie, incorporato nei pacchi batterie
  • DRM: Demand Response Mode, standard e interfaccia per l’eventuale controllo dell’inverter da parte del gestore della rete pubblica
