Sistema di monitoraggio della carica delle batterie solari

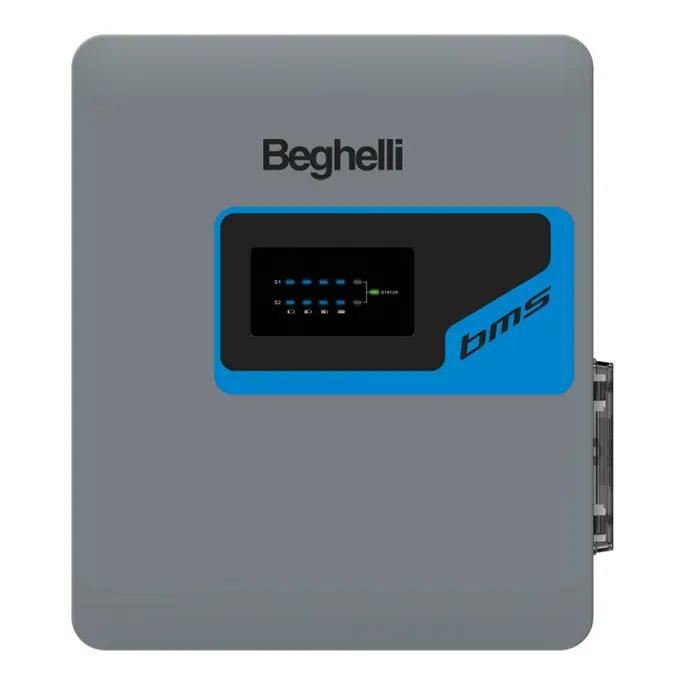

Battery Management System BMS

Sistema di monitoraggio della carica delle batterie solari

Il modulo BMS permette di creare impianti con grandi capacità di accumulo. Fino a 6 batterie per l’inverter monofase e 8 batterie per l’inverter trifase con una capacità che raggiunge i 34,6kWh nel primo caso e i 46,1kWh nel secondo.

CARATTERISTICHE

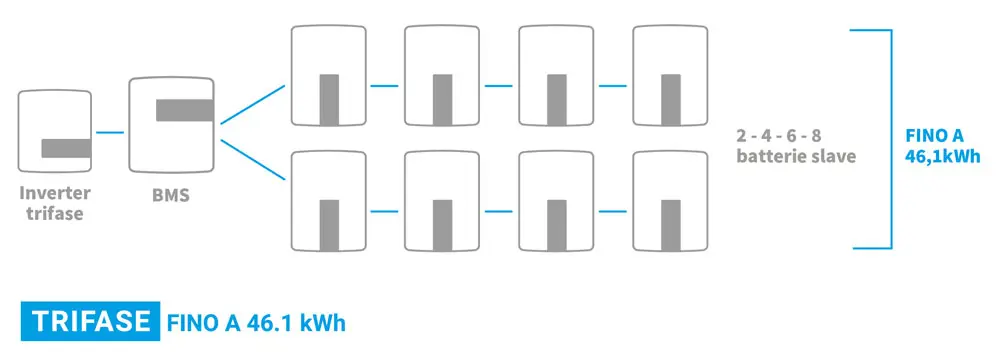

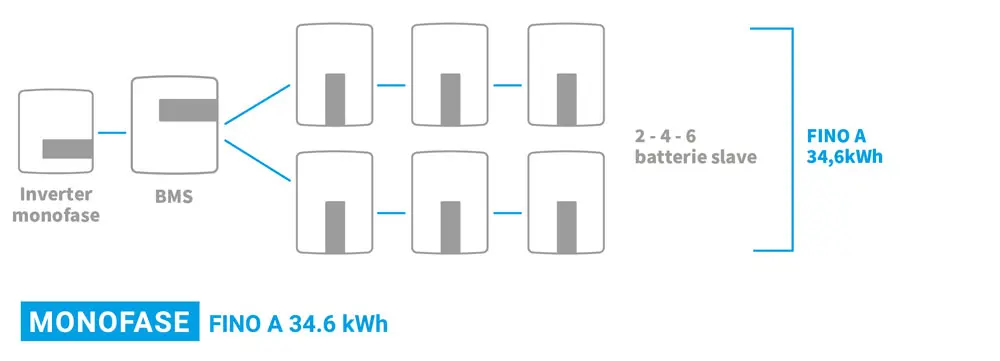

  • Consente di abbinare fino a 6 pacchi batterie a un singolo inverter monofase e fino a 8 pacchi batterie a un singolo inverter trifase
  • Estende la capacità di accumulo fino a un massimo di 34.6kWh per il mofoase e di 46.1 kWh per il trifase
  • Nel caso di parallelo (A+B) i pacchi devono essere sempre in numero pari
  • Staffe per montaggio a parete, cavi e connettori inclusi




PRESTAZIONI AMBIENTALI
Intervallo di temperatura di carica/scarica di funzionamento [°C] 0 ~ 55
Intervallo di temperatura di carica/scarica a pieno carico [°C ] 5 ~ 48
Temperatura di stoccaggio [°C ] -20 ~ +55 (3 mesi) 0 ~ 40 (1 anno)
Umidità [%] 0 ~ 100
Altitudine [m] 0
Protezione IP55


COMUNICAZIONE
Interfaccia di comunicazione da inverter a  BMS CAN2.0/RS485
Interfaccia di comunicazione da BMS alle batterie RS485
Indicatore dello stato del BMS 3 LED (1 per ogni sottoinsieme + 1 riassuntivo)
Indicatore di capacità del controllo master 2*4 LED (25%, 50% 75%, 100%)
LED dei moduli batteria 2 LED
Interruttore acceso/spento 1 pulsante + 1 interruttore

CERTIFICAZIONE
Sicurezza IEC 62477-1, IEC 61439-1, IEC 61439-2
EMC IEC 61000-6-1/2/3/4
Conformità alle normative sui trasporti UN38.3

GENERALE
Dimensioni (LxAxP) [mm] 368x310x140
Peso [kg] 5.2
Vita prevista [anni] 5

CARATTERISTICHE NOMINALI (delle configurazioni di batterie)
  1MOD. 2MOD. 3MOD. 4MOD. 2MOD.
Parall
4MOD.
Parall
6MOD.
Parall
8MOD.
Parall
Tensione nominale [V] 115.2 230.4 345.6 460.8 115.2 230.4 345.6 460.8
Tensione di funzionamento [V] 100-131 200-262 300-393 400-524 100-131 200-262 300-393 400-524
Energia totale [kWh] 5.8 11.5 17.3 23 11.5 23 34.6 46.1
Potenza standard [kW] 2.9 5.8 8.7 11.6 2.9 5.8 8.7 11.6
Potenza massima [kW] 4.0 8.0 12.0 16.0 4.0 8.0 12.0 16.0
Pollution degree PD3
Categoria di sovratensione (OVC) II
Classe di protezione I
Corrente di carica/scarica raccomandata [A] 25
Corrente massima di carica/scarica [A] 35
Cicli di carica/scarica utilizzabili (al 90% di profondità di scarica DOD, a 25°C) 6000 Cicli

  • Nota: Con BMS non è più necessaria la batteria master. Gli inverter monofase possono essere collegati ad un massimo di 6 batterie, gli inverter trifase possono essere collegati ad un massimo di 8 batterie.
